Alev Geri Tepme Ventili (Flashback Arrestor): Kapsamlı Teknik Rehber
3 Temmuz 2026 · Teknik İnceleme · ~12 dk · 🔓 Herkese açık
Özet: Alev geri tepme ventili (flashback arrestor / flame trap), kaynak ve kesme işlemlerinde alevin hortum içinden geriye doğru ilerleyerek regülatöre ve gaz tüpüne ulaşmasını engelleyen kritik bir güvenlik cihazıdır. Bu yazı, çalışma prensibinden yasal zorunluluklara, montaj noktalarından bakım periyotlarına, pürmüz/propan sistemlerdeki gereklilikten gerçek kaza örneklerine kadar kapsamlı bir başvuru kaynağıdır.
1. Alev Geri Tepme (Flashback) Nedir?
Kaynak veya kesme işlemi sırasında torç ucundaki alev, belirli koşullar altında hortum içinden geriye doğru ilerleyebilir. Bu olaya flashback (alev geri tepmesi) denir. Geri tepme sırasında alev cephesi saniyede 13 metreye varan hızlarla hortum boyunca hareket eder — bir insanın manuel olarak vanayı kapatmasından çok daha hızlıdır.
⚠️ Flashback Neden Bu Kadar Tehlikeli?
Alev geri tepmesi sadece hortumun yanmasıyla sonuçlanmaz. Eğer alev regülatöre ve tüpe ulaşırsa:
- Asetilen tüpü: Kimyasal ayrışma (dekompozisyon) başlar — tüp içinde basınç ve sıcaklık kontrolsüz yükselir. Tüp patlayabilir. Asetilen, oksijen olmadan bile kendi kendine patlayabilen tek endüstriyel gazdır.
- Propan/LPG tüpü: Tüp içinde patlama olmasa bile BLEVE (Kaynayan Sıvı Genleşen Buhar Patlaması) riski oluşur — tüp alev topuna dönüşür.
- Oksijen tüpü: Hortum içinde yakıt gazı + oksijen karışımı patlayıcı bir ortam oluşturur. En küçük kıvılcım şiddetli patlamaya yol açar.
▲ Şekil 1: Alev geri tepmesi (flashback) mekanizması — torçtan tüpe doğru ilerleyen alev cephesi ve zaman çizelgesi
2. Alev Geri Tepme Ventili Nasıl Çalışır?
Modern bir alev geri tepme ventili (EN ISO 5175-1 standardına göre) üç ayrı güvenlik fonksiyonunu tek bir gövdede birleştirir:
① Çek Valf (Non-Return Valve)
Gazın ters yönde akmasını fiziksel olarak engeller. Yaylı bir bilye veya disk mekanizmasıdır. Normal çalışmada gaz basıncı valfi açar; ters akışta valf yuvasına oturur ve gaz geçişini tamamen kapatır.
② Alev Tutucu (Sinterlenmiş Metal Filtre)
Gözenekli paslanmaz çelik (316L) yapı. Alev cephesi bu filtreden geçerken gözenekler arasında ısı transferi ile soğutulur ve söndürülür. Gözenek boyutu gaz tipine özeldir.
③ Termal Kesme Vanası
Cihaz sıcaklığı ~95°C'ye ulaştığında eriyen bir lehim bağlantısı gaz akışını kalıcı olarak keser. Sıcaklık normale dönse bile tekrar açılmaz — cihaz değiştirilmelidir.
▲ Şekil 2: EN ISO 5175-1 standardına uygun alev geri tepme ventili iç yapı kesiti — üç katmanlı güvenlik sistemi
🔬 Teknik Detay: Sinterlenmiş Metal Filtrenin Çalışma Prensibi
Alev cephesi gözenekli metal diskten geçerken, alevin ısısı metal yüzeylere aktarılır. Bu ısı transferi o kadar hızlıdır ki alev cephesi sıcaklığı tutuşma sıcaklığının altına düşer ve alev söner. Gözenek boyutu (genellikle 25-80 mikron), her gazın söndürme mesafesi (quenching distance) parametresine göre seçilir. Propanın söndürme mesafesi (~2.0 mm) asetilenden (~0.65 mm) daha büyüktür — bu nedenle propan ve asetilen için FARKLI ventiller kullanılmalıdır.
3. Ventil Nerelere Takılmalıdır? Montaj Mimarisi
Maksimum koruma için uluslararası standartlar ve en iyi uygulamalar, alev geri tepme ventilinin iki noktada kullanılmasını önerir:
| Montaj Noktası | Konum | Ne İşe Yarar? | Risk Seviyesi |
|---|
| 1. Regülatör çıkışı | Gaz tüpü regülatörü ile hortum arası | Regülatörü, tüpü ve çevresini korur. Geri tepen alevin tüpe ulaşmasını engeller. | KRİTİK |
| 2. Torç girişi | Hortum ile torç / blowpipe arası | Kullanıcıyı korur. Alevin hortuma girmeden söndürülmesini sağlar. En hızlı müdahale noktasıdır. | KRİTİK |
| 3. Hat üstü (opsiyonel) | Uzun hatlarda orta noktada | 10 metreden uzun hortum sistemlerinde ek koruma sağlar. Gemi, tersane gibi büyük tesislerde önerilir. | ÖNERİLEN |
▲ Şekil 3: Oksi-yakıt sisteminde alev geri tepme ventili montaj noktaları — regülatör çıkışı ve torç girişi
⚠️ Yaygın Hata: Sadece Regülatöre Takmak
Birçok işletme sadece regülatör çıkışına ventil takar. Oysa regülatör ventili, hortum içinde meydana gelen bir patlamayı engelleyemez. Hortum içindeki gaz karışımı patlarsa, regülatör ventiline ulaşmadan hortum parçalanır ve kullanıcı yaralanır. Torç başı ventil şarttır.
4. Yasal Mevzuat, Standartlar ve Zorunluluklar
Uluslararası Standartlar
| Standart | Kapsam | Durum |
|---|
| EN ISO 5175-1:2017 | Alev tutuculu güvenlik cihazları — genel gereklilikler ve testler (eski EN 730-1) | Güncel |
| EN ISO 5175-2:2018 | Alev tutucusu olmayan güvenlik cihazları (sadece çek valf / gaz kesme) | Güncel |
| ISO 2503:2009 | Kaynak gazları için basınç regülatörleri | İncelemede |
| NFPA 51 | Kaynak, kesme ve ilgili işlemlerde yangın güvenliği standardı (ABD) | Güncel |
| OSHA 29 CFR 1910.253 | Oksi-yakıt kaynak ve kesme güvenliği (ABD federal yönetmelik) | Yürürlükte |
| AS 4603:1999 | Avustralya flashback arrestor standardı | Güncel |
Yasal Zorunluluk Matrisi: Hangi Gaz İçin Ne Zorunlu?
| Gaz / Sistem | Ventil Zorunlu mu? | Dayanak | Risk Seviyesi |
|---|
| Asetilen (tüm kullanımlar) | ✅ EVET — Yasal Zorunlu | Asetilen Emniyet Yönetmeliği / BCGA CP7 | ÇOK YÜKSEK |
| Oksi-Asetilen (kaynak/kesme) | ✅ EVET — Yasal Zorunlu | NFPA 51 / OSHA 1910.253 / ISO 5175-1 | ÇOK YÜKSEK |
| Oksi-Propan (kaynak/kesme) | ✅ EVET — Yasal Zorunlu | BCGA CP7 / NFPA 51 — tüm oksi-yakıt sistemleri | YÜKSEK |
| Propan/LPG + Hava (pürmüz) | ⚠️ Tavsiye Edilir | Risk değerlendirmesine bağlı. Yasal zorunluluk yok. | DÜŞÜK-ORTA |
| Doğalgaz şebeke hattı | ✅ EVET | EN 12067-2 / EN 746-2 (endüstriyel fırın brülörleri) | ORTA |
| Hidrojen sistemleri | ✅ EVET — Özel Tip | ISO 26142 — hidrojen için özel alev tutucu standardı | ÇOK YÜKSEK |
🇹🇷 Türkiye'de Durum
Türkiye'de kaynak işlerinde alev geri tepme ventili ile ilgili doğrudan bir yönetmelik maddesi bulunmamakla birlikte, aşağıdaki mevzuatlar dolaylı olarak zorunlu kılar:
- İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği — Madde 6: "İş ekipmanı, kullanımı sırasında çalışanların sağlık ve güvenliğini tehlikeye atmayacak şekilde olmalıdır."
- Basınçlı Ekipmanlar Yönetmeliği (2014/68/AB) — Madde 4: Basınçlı kaplar ve gaz tüpleri uygun emniyet aksamıyla donatılmalıdır.
- 6331 sayılı İSG Kanunu — Madde 10: Risk değerlendirmesi yapma zorunluluğu. Kaynak işlerinde risk değerlendirmesi flashback arrestor gerektirir.
- TS EN ISO 5175-1 standardı Türk Standardı olarak kabul edilmiştir — bu standarda uygun cihaz kullanımı beklenir.
5. ⭐ Pürmüz (Propan/LPG Torç) ve Tek Gazlı Sistemlerde Ventil Gerekli mi?
Bu, sahada en sık sorulan sorulardan biridir. Kaynak veya kesme yapılmayan, sadece ısıtma/lehimleme/yakma amaçlı kullanılan pürmüz ve propan torçlarda alev geri tepme ventili gerekli midir?
Kısa Cevap: Duruma Göre Değişir
✅ Ventil TAKILMALI
- Oksi-propan sistemleri (oksijen + propan birlikte)
- Basınçlı kap / kapalı alan yakınında çalışma
- Endüstriyel tesislerde (ISO 45001 / 6331 risk değerlendirmesi)
- Uzun hortum kullanımı (5 metreden fazla)
- Çoklu tüp / manifold sistemleri
⚠️ Ventil ZORUNLU DEĞİL (Ama Önerilir)
- Propan/hava pürmüzü — tek gaz, oksijen yok
- Kısa süreli, açık havada kullanım
- Küçük tüplü el tipi lehim torçları
- Tüp üstü (doğrudan bağlantılı) mini torçlar
🔬 Teknik Açıklama: Neden Propan + Hava Daha Düşük Risk Taşır?
Alev geri tepmesinin oluşması için üç koşul gereklidir: (1) Hortum içinde yanıcı gaz + oksitleyici karışımı, (2) Tutuşma kaynağı, (3) Karışımın alev yayılma hızının belirli bir eşiğin üzerinde olması. Propan-hava pürmüzlerinde hava atmosferden emilir ve karışım torç ağzında gerçekleşir — hortum içinde sadece saf propan vardır, oksitleyici yoktur. Bu nedenle alev geri tepmesi fiziksel olarak neredeyse imkânsızdır. Ancak şu durumlarda risk yükselir:
- Tüp bitmeye yakınken: Tüp basıncı düşer, hava girişi olabilir
- Hatalı bağlantı: Hortumda kaçak varsa hava emişi olabilir
- Çoklu tüp sistemleri: Boş tüpten diğerine gaz geçişi riski
Bu nedenle, yasal zorunluluk olmasa bile çek valf (non-return valve) her zaman önerilir. Tam flashback arrestor ise işletmenin risk değerlendirmesine bağlıdır.
⚠️ Uygulamada Ne Yapmalı?
Pürmüz kullanılan işlerde maliyet-fayda analizi basittir: Bir çek valf ~100-200 TL, bir flashback arrestor ~300-800 TL'dir. Hortumda parlama sonucu oluşacak bir iş kazasının maliyeti ise on binlerce liradan başlar. Bu nedenle, İSG profesyonelleri olarak önerimiz: yasal zorunluluk olmasa bile, endüstriyel ortamda kullanılan her pürmüz sisteminde en azından çek valf, tercihen tam flashback arrestor kullanılmasıdır.
▲ Şekil 4: Pürmüz / propan torç sisteminde çek valf ve flashback arrestor montaj noktaları
6. Asetilen vs Propan: İki Gaz, İki Farklı Risk Profili
Asetilen ve propan arasındaki farkı anlamak, doğru güvenlik ekipmanını seçmek için kritiktir.
| Özellik | Asetilen (C₂H₂) | Propan (C₃H₈) |
|---|
| Kimyasal kararlılık | Kararsız — 2 bar üzerinde kendiliğinden ayrışır | Kararlı — her koşulda stabildir |
| Oksijensiz patlayabilir mi? | EVET — kimyasal dekompozisyon | HAYIR |
| Maksimum çalışma basıncı | ~1.5 bar (düşük) | 5-15 bar (orta-yüksek) |
| Alev hızı (havada) | ~1.5 m/s | ~0.45 m/s |
| Söndürme mesafesi | ~0.65 mm | ~2.0 mm |
| Tutuşma enerjisi | 0.019 mJ (çok düşük) | 0.25 mJ (düşük) |
| Alev sıcaklığı (oksijen ile) | ~3,160°C | ~2,828°C |
| Ventil gözenek boyutu | ~25-40 mikron | ~50-80 mikron |
| Tüp iç yapısı | Aseton emdirilmiş gözenekli dolgu | Sıvı fazda, boş hacim |
| Dişli tipi (TS EN 560) | Sol dişli (LH) — çentikli somun | Sol dişli (LH) — çentikli somun |
⚠️ ASLA Asetilen Ventili Propanda, Propan Ventili Asetilende KULLANMAYIN!
Ventiller gaza özel tasarlanır. Asetilen ventili propanın yüksek basıncına dayanmaz ve gözenek boyutu propanın söndürme mesafesine uygun değildir. Propan ventili ise asetilenin hızlı alev yayılımını söndüremez (gözenek çok büyük kalır). Her iki durumda da ventil çalışmaz, ölümcül sonuç doğurur. Satın alırken mutlaka üreticinin gaz tipi etiketini doğrulayın.
▲ Şekil 5: Asetilen ve propan ventillerinin gözenek boyutu, basınç sınıfı ve söndürme mesafesi karşılaştırması
7. Bakım, Test ve Değişim Periyodu
📅 Değişim Periyodu
5 yıl — üretim tarihinden itibaren (OCIMF SIRE v7, BCGA CP7). Bazı üreticiler daha kısa süre önerebilir. Üretim tarihi gövde üzerinde damgalıdır.
🔍 Muayene Periyodu
En az 12 ayda bir yetkin kişi tarafından görsel ve fonksiyonel kontrol. Hortumlar 6 ayda bir kaçak testi.
🧪 Saha Testi
Alev tutucu filtre için saha testi YOKTUR. Çek valf düşük basınçlı ters akış testi ile kontrol edilebilir. Şüphe varsa ventil değiştirilmelidir.
Her Kullanım Öncesi Kontrol Listesi
| Kontrol Noktası | Nasıl Kontrol Edilir? | Sıklık |
|---|
| Gövde hasarı / çatlak | Görsel — pirinç/çelik gövdede çatlak, ezik, korozyon | Her vardiya öncesi |
| Bağlantı dişlileri | Dişlerde aşınma, çapak, yalama — sızdırmazlığı bozar | Her bağlantıda |
| Conta / O-ring | Sertleşme, çatlama — değiştir | Her bağlantıda |
| Akış yönü oku | Gövde üzerindeki ok gaz akış yönünde mi? | Her montajda |
| Çek valf (ters akış) | Düşük basınçta (0.5 bar) ters yönden gaz ver, sabunlu su ile kabarcık testi | 12 ayda bir |
| Hortum bütünlüğü | Sabunlu su ile kaçak testi. Çatlak, yanık, ezik kontrolü. | Her vardiya öncesi |
| Termal kesme göstergesi | Göstergede renk değişimi var mı? (değiştiyse ventil kullanılmaz) | Her vardiya öncesi |
⚠️ Flashback Yaşandıysa YAPILMASI GEREKENLER
- Derhal tüp vanalarını kapatın — önce yakıt gazı, sonra oksijen
- Sistemi kesinlikle tekrar yakmayın
- Tüm hortumları, regülatörleri, ventilleri ve torcu sökün
- Yetkin kişi tarafından tüm bileşenlerin detaylı muayenesi
- Termal kesme vanası atmış tüm ventilleri kayıtsız şartsız değiştirin
- Kök neden analizi yapın — eşit olmayan basınç, aşınmış bağlantı, yanlış prosedür?
8. Gerçek Vaka Örnekleri
🔴 Vaka 1: Tersane Kaynak Atölyesi, 2019
Bir tersanede oksi-asetilen kesme işlemi sırasında torç başında ventil yoktu (sadece regülatörde vardı). Hortumda biriken gaz karışımı patladı, hortum parçalandı ve işçinin kolunda 2. derece yanık oluştu. Regülatör ventilinin sağlam kalması tüpün patlamasını engelledi. Olay sonrası torç başı ventil montajı zorunlu hale getirildi.
🔴 Vaka 2: Sanayi Bölgesi, Basınçlı Kap İmalathanesi, 2020
20 metrelik hortum sisteminde, hat üstü ventil olmadan oksi-asetilen kaynak yapılıyordu. Hortumun orta noktasındaki bir katlanma bölgesinde biriken gaz karışımı flashback ile patladı. Hortum 3 parçaya ayrıldı. İşçi uzakta olduğu için yaralanmadı ancak yakındaki bir solvent kabı yangın çıkardı. Uzun hatlarda ara ventilin önemi bu vakayla kanıtlandı.
🟡 Vaka 3: Çatı Tamiri, Pürmüz Kullanımı, 2022
Bir çatı ustası, bitüm membran yapıştırmak için propan-hava pürmüzü kullanıyordu. Tüp neredeyse boşalmıştı, basınç düşük olduğu için hortumda hava emişi olmuştu. Pürmüz tekrar yakıldığında hortumda küçük çaplı bir parlama yaşandı. Yaralanma olmadı çünkü propan-hava karışımının patlama enerjisi düşüktü. Ancak bu olay, tek gazlı sistemlerde bile çek valf kullanımının önemini gösterdi.
9. Pratik Satın Alma Rehberi: Doğru Ventili Seçmek
Piyasada onlarca model var. İşte seçim kriterleri:
| Kriter | Nelere Dikkat Edilmeli? |
|---|
| Gaz tipi | Asetilen, propan, hidrojen, doğalgaz — her biri için ayrı model. Yanlış gaz = ölümcül risk. |
| Sertifikasyon | EN ISO 5175-1 işareti aranmalı. CE işareti tek başına yeterli DEĞİLDİR. IBExU, BAM, TÜV gibi bağımsız test kuruluşu onayı tercih edilmeli. |
| Basınç sınıfı | Çalışma basıncınızı karşılamalı. Asetilen: max 1.5 bar, Propan: 5-15 bar. |
| Debi kapasitesi | Torcunuzun gaz tüketimini (m³/saat) karşılamalı. Yetersiz debi → torçta alev kararsızlığı. |
| Bağlantı tipi | Regülatör çıkış dişlisine uyum: M16x1.5 (yaygın), G3/8, vb. Yakıt gazı: LH (sol), Oksijen: RH (sağ). |
| Termal kesme | Termal kesme vanası olmayan modellerden kaçının. EN ISO 5175-1 zorunlu kılar. |
| Üretim tarihi | Raf ömrü 5 yıl. Eski tarihli stok almayın — tedarikçiden üretim yılını teyit edin. |
10. Basınçlı Kaplarda ve Özel Durumlarda Ek Güvenlik Gereksinimleri
Basınçlı Kaplarda Kaynak / Kesme İşlemleri İçin Altın Kurallar
- Kap içi temizlik ve gaz ölçümü: Kaynak yapılacak basınçlı kabın içindeki atmosfer, çalışma öncesi patlayıcı gaz dedektörü ile ölçülmelidir. LEL (Alt Patlama Limiti) %0 olmalıdır.
- İnertleme: Kap içi, kaynak öncesi azot veya argon gibi inert gazla süpürülmelidir.
- Havalandırma: Mekanik havalandırma şarttır. Doğal havalandırma yeterli değildir.
- Gaz tüplerinin konumu: Tüpler ASLA kap içine alınmamalıdır. Kap dışında, kıvılcım sıçrama mesafesinin ötesinde konumlandırılmalıdır (en az 10 metre).
- Alev geri tepme ventili: Çift taraflı (regülatör + torç) montaj şarttır.
- Yangın gözcüsü: Kap dışında bir yangın gözcüsü bulundurulmalı, yangın söndürücü hazır olmalıdır.
- Acil durum planı: Kap içinden tahliye senaryosu hazırlanmalı, kurtarma ekipmanı (tripod, vinç, SCBA) hazır bulunmalıdır.
11. Sonuç ve Karar Akış Şeması
✅ Özet Karar Akışı: Ventil Zorunlu mu?
Kullandığınız gaz ASETİLEN mi?
├── EVET → VENTİL ZORUNLU (regülatör + torç başı)
└── HAYIR → Oksijen ile birlikte mi kullanılıyor?
├── EVET (oksi-propan/oksi-LPG) → VENTİL ZORUNLU (regülatör + torç başı)
└── HAYIR (sadece propan/LPG + hava, pürmüz)
├── Endüstriyel tesis / kapalı alan / basınçlı kap yakını → VENTİL ÖNERİLİR
└── Açık hava, kısa süreli, küçük tüp → Çek valf yeterli (ventil opsiyonel)
🏁 Kritik Çıkarımlar
- Alev geri tepme ventili lüks değil, hayat kurtaran bir ekipmandır. Maliyeti ~300-1,500 TL arasıdır — bir iş kazasının maliyetiyle kıyaslanamaz.
- Asetilen sistemlerde ventil YASAL ZORUNLULUKTUR. Tartışmaya kapalıdır.
- Propan + hava pürmüzlerinde yasal zorunluluk yoktur ancak çek valf her durumda önerilir. İşletme risk değerlendirmesi belirleyicidir.
- Ventiller gaza özeldir — asla asetilen ventilini propanda, propan ventilini asetilende kullanmayın.
- 5 yıllık değişim periyoduna uyun. Termal kesme vanası atmış ventili asla tekrar kullanmayın.
- Çift nokta montajı (regülatör + torç başı) maksimum koruma sağlar.
- Flashback sonrası sistemi mutlaka yetkin kişiye kontrol ettirin.

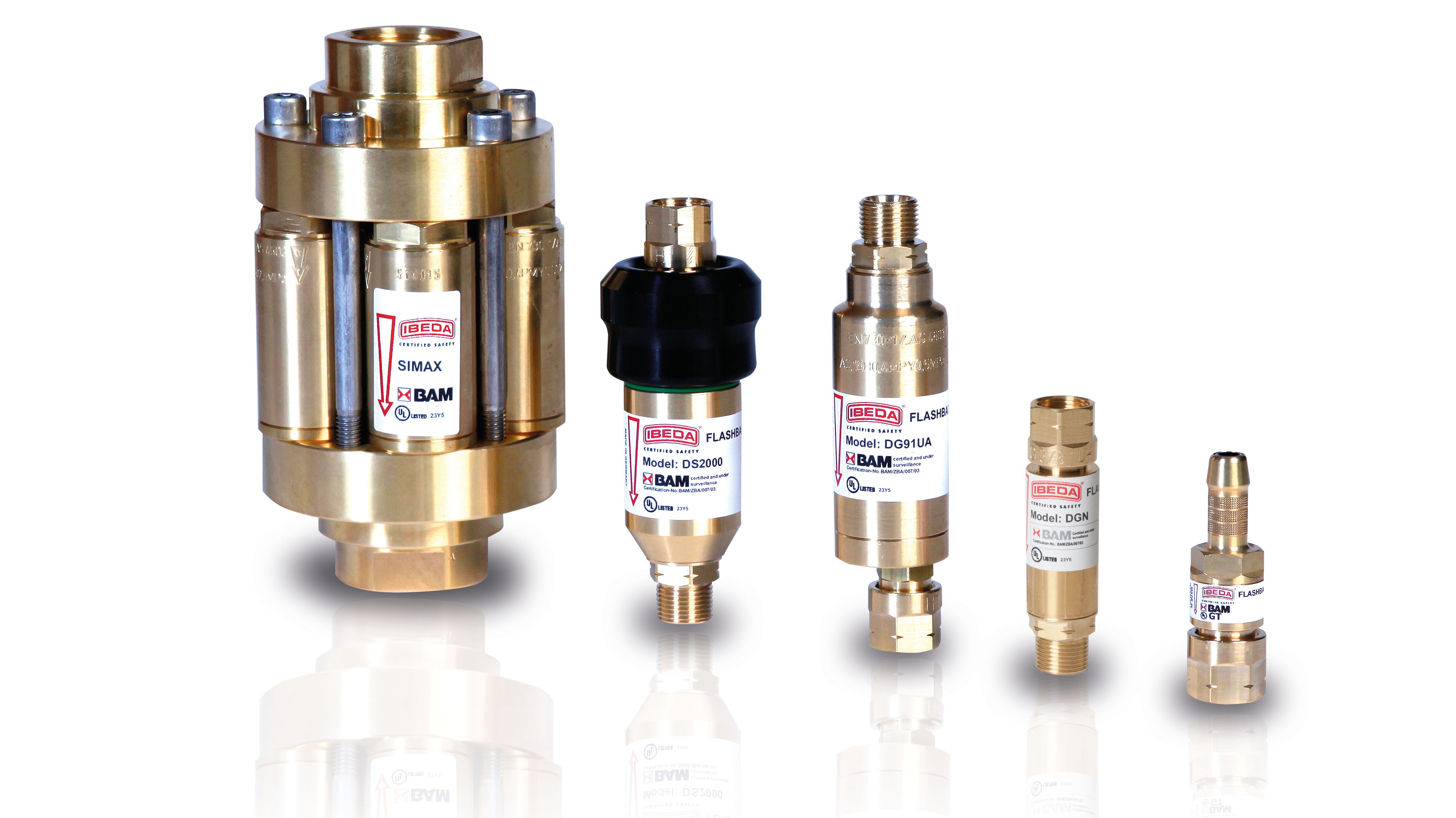

▲ Şekil 6: Piyasada bulunan farklı alev geri tepme ventili tipleri (Kaynak: Wikimedia Commons)
Kaynaklar: EN ISO 5175-1:2017, EN ISO 5175-2:2018, NFPA 51, OSHA 29 CFR 1910.253, BCGA Code of Practice 7, OCIMF SIRE v7, AS 4603:1999, AS 4839:2001, WeldClass Technical Articles, WITT Gas Safety, IBEDA Safety Devices, 6331 sayılı İSG Kanunu, Basınçlı Ekipmanlar Yönetmeliği (2014/68/AB).
Son güncelleme: 3 Temmuz 2026. Bu yazı bilgilendirme amaçlıdır, yasal tavsiye yerine geçmez. İşletmenizin özel koşulları için İSG profesyoneline danışın.
